　　新安裝或大修后的閥控電池進行放電試驗時，放電電流一般為0．1，】0，放電終止電壓一般不低于l．75～1．8V。以前采用反饋電機法或放電電阻法。反饋電機法是過去用直電動發電機作充電裝置時，用它的發電作充電用，放電時則改為電動機運行，蓄電池組放電來拖動電動機。因用電動機很不方便，目前已不采用，而改為放電裝置對電池進行放電。放電裝置的選擇方法如下。

　　(1)放電裝置的輸出電流I0計算式為

　　式中  I10--10h率放電電流，A；KK--可靠系數，應考慮溫度補償及設計裕度等因素。

　　(2)放電裝置的輸出電壓。輸出電壓范圍可按充電裝置的輸出電壓見式(6-6)、式(6-7)計算。放電裝置過去均采用放電電阻法，此產品主要有FD系列放電裝置。此種裝置使用遠紅外電熱器件，只發熱，不是明火，使用較為安全。電阻下面設有強迫散熱風機，可保證裝置正常運行。FD系列放電裝置的主要技術參見表6-7。表6-7    FD系列放電裝置的主要技術參數

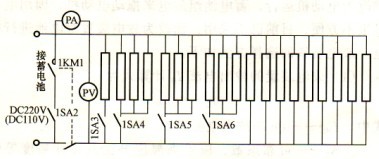

　　FD系列放電裝置接線見圖6-6。

　　FD系列放電裝置體積較大，發熱浪費大，故只用于小

圖6—6 FD系列放電裝置接線圖容量蓄電池中。
